含泥量是衡量建筑用砂質(zhì)量標(biāo)準(zhǔn)的一項(xiàng)重要指標(biāo)，由于石料強(qiáng)度較低，風(fēng)化夾層過(guò)多，就可能導(dǎo)致建筑用砂的生產(chǎn)含泥量高，超出標(biāo)準(zhǔn)。建筑用砂含泥量高則需水量也會(huì)相應(yīng)的增加，影響混凝土的工作性、耐久性、和易性和抗壓強(qiáng)度。在建筑用砂緊缺的情況下，如何降低砂石的含泥量十分重要。

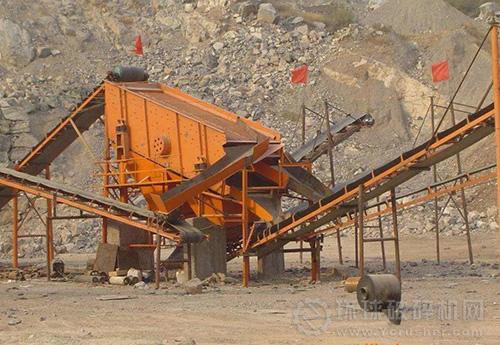

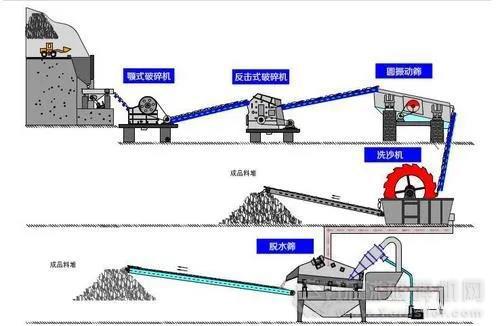

    砂含泥量大對(duì)混凝土的影響   　　1、含泥量大了不單對(duì)混凝土的強(qiáng)度有影響，而且對(duì)混凝土的耐久性有很大的影響，抗凍性減低比較明顯。因?yàn)榛炷林械暮鄷?huì)影響混凝土的均勻，水泥石與碎石，水泥石之間的粘結(jié)；會(huì)在混凝土中形成不封閉的氣空；而且在凍融情況下，收縮比與混凝土不一樣，所以，很大程度上影響耐久性。   　　2、砂石含泥量過(guò)大降低混凝土骨料界面的粘結(jié)強(qiáng)度，降低混凝土的抗拉強(qiáng)度，對(duì)控制混凝土的裂縫不利。   　　3、降低水泥漿對(duì)粗骨料的握裹力，從而降低混凝土強(qiáng)度。   　　4、含泥量過(guò)大會(huì)導(dǎo)致水泥與碎石間內(nèi)摩擦力減小，內(nèi)應(yīng)力增加，產(chǎn)生滑動(dòng)最終開(kāi)裂，降低強(qiáng)度，另外泥過(guò)大還可能對(duì)鋼筋產(chǎn)生腐蝕作用，降低鋼筋強(qiáng)度。   　　5、砂子含泥量對(duì)硬化混凝土性能的影響表現(xiàn)在強(qiáng)度和收縮性方面，一般砂子含泥量超過(guò)2%就會(huì)對(duì)混凝土強(qiáng)度產(chǎn)生不利影響。同時(shí)含泥量的增加會(huì)加大混凝土的干縮，降低混凝土的抗?jié)B性、抗凍性，這主要是由于含泥量會(huì)減弱各組分之間的黏結(jié)力，增加混凝土微小滲水通道的緣故。     建筑用砂含泥量高的原因   　　生產(chǎn)過(guò)程中建筑用砂含泥量過(guò)高的主要原因有3個(gè)：沒(méi)有調(diào)整振動(dòng)篩的偏心塊、震動(dòng)篩上未設(shè)置緩料、板排水管布置不合理。   　　解決辦法   　　1、降低振動(dòng)篩的振動(dòng)頻率   　　可通過(guò)減少振動(dòng)篩兩側(cè)的偏心塊數(shù)量來(lái)降低振動(dòng)篩的振動(dòng)頻率。據(jù)實(shí)驗(yàn)調(diào)查，如果減少4塊偏心塊，其建筑骨料在篩網(wǎng)上的停留時(shí)間由30s增加到了120s，骨料的含泥量也由原來(lái)的5.3%降低到了3.8%，含泥量得到了改進(jìn)。因此，可通過(guò)減少振動(dòng)篩的偏心塊降低振動(dòng)頻率，從而降低骨料的含泥量。     　　2、增加緩料坎   　　可通過(guò)增加緩料坎來(lái)降低骨料的含泥量，在振動(dòng)篩的對(duì)角鋼打孔，在篩網(wǎng)上使用螺栓固定，來(lái)降低骨料的下滑速度。增加緩料坎可以增加骨料在篩網(wǎng)的停留時(shí)間。   　　據(jù)實(shí)驗(yàn)顯示，增加緩料坎后，停留時(shí)間由原來(lái)的90s增加到了150s，含泥量也由原來(lái)的4.3%降低到了1.5%，含泥量得到了明顯的降低。   　　3、增設(shè)排水管   　　可以通過(guò)增加排水管來(lái)降低骨料的含泥量，增加排水管可以增加排水量，從而增加沖洗力度。據(jù)實(shí)驗(yàn)結(jié)果顯示，增加一個(gè)排水管之后，排水量增加了一倍，含泥量由原來(lái)的1.5%~1%下降到了1%~0.2%，能夠有效降低骨料的含泥量。   　　以上給大家講解了建筑用砂含泥量高的原因及解決方法，機(jī)制砂的生產(chǎn)能有效地緩解建筑用砂短缺的難題，機(jī)制砂生產(chǎn)不僅高效節(jié)能，而且能符合建筑用砂的需求，目前已逐漸成為了建筑用砂的主要來(lái)源。
